知识分享 | 普能电控PLC和变频器进行配合时所需注意事项

发布时间：2023-03-23 14:44:56 作者：普能办公室

PLC可通过输出点或由通讯提供各种控制信号和指令的通断信号。下面给大家介绍变频器和PLC进行配合时所需注意的事项。

在使用继电器接点时，常常因为接触不良而带来误动作；使用晶体管进行连接时，则需考虑晶体管本身的电压、电流容量等因素，以保证系统的可靠性。在设计变频器的输入信号电路时还应该注意，当输入信号电路连接不当时也会造成变频器的误动作。例如，当输入信号电路采用继电器等感性负载时，继电器开闭产生的浪涌电流有可能引起变频器内部元器件的损坏或失效进而导致变频器误动作，因此应尽量避免这种情况的发生。

当变频器和PLC的电压信号范围不同时，如变频器的输入信号为0～10V，而PLC的输出电压信号范围为0～5V时；或PLC的一侧的输出信号电压范围为0～10V而变频器的输入电压信号范围为0～5V时，由于变频器和晶体管的允许电压、电流等因素的限制，需要用并、串联的方式接入电阻，以次来限制电流或分去部分电压，以保证进行开闭时不超过PLC和变频器相应的容量。此外，在连线时还应注意将控制电路和主电路分开，控制电路最好采用屏蔽线，保证主电路一侧的噪音不传到控制电路。

因此将变频器与PLC相连接时应该注意以下几点：

1. 对PLC本身应按规定的接线标准和接地条件进行接地，而且应注意避免和变频器使用共同的接地线，且在接地时使二者尽可能分开。

2. 当电源条件不太好时，应在PLC的电源模块及输入/输出模块的电源线上接入噪音滤波器、电抗器和能降低噪音用的器件等，另外，若有必要，在变频器输入一侧也应采取相应的措施。

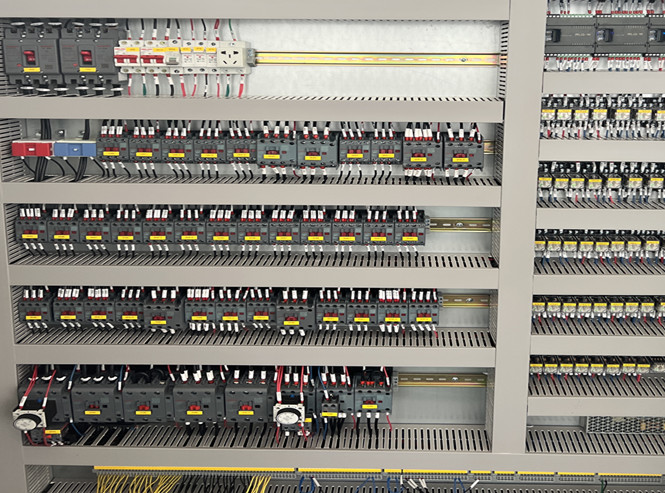

3. 当把变频器和PLC安装于同一操作柜中时，应尽可能使与变频器有关的电线和与PLC有关的电线分开。

4. 通过使用屏蔽线和双绞线达到提高噪音干扰的水平。
