各种电器件在电路图里怎么表示,或者分析电路图纸时,都需要我们对器件符号了如指掌。只有记住每一个电子元器件的符号,每个元器件的电气性能,才能分析电路解决故障,设计电路转化成产品。下面我们就来看看常用元器件的电气符号。

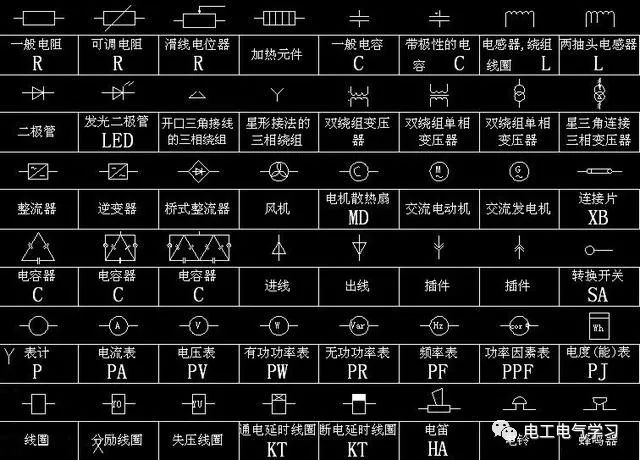

弱电里常见的:电阻、电容、电感、变压器、二极管、三极管、变压器;

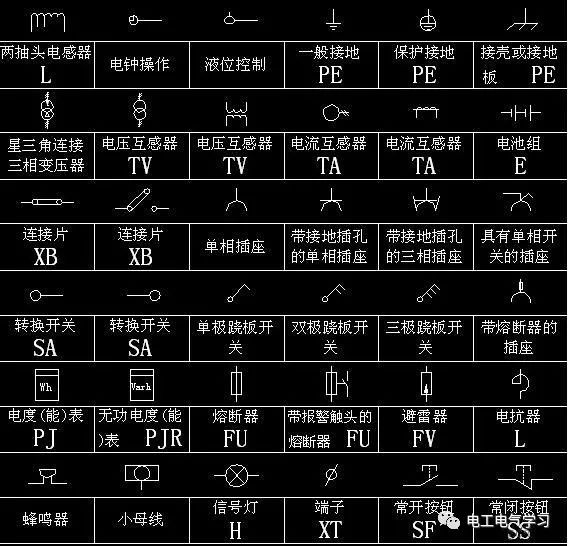

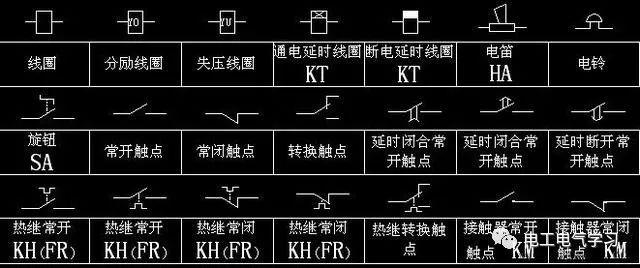

强电里常见的:电机、变压器、按钮、表头、地线、灯、线圈等。
