知识分享 | PID控制含义及参数作用

发布时间:2022-11-25 11:07:00 作者:普能办公室

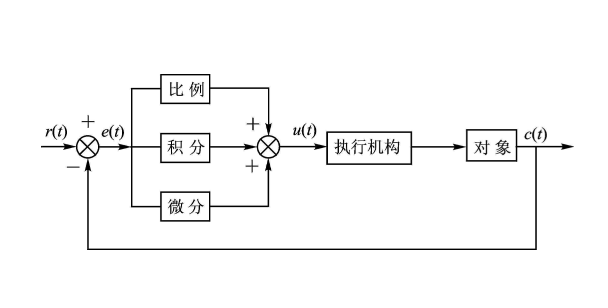

PID控制中有P、I、D三个参数,只有明白这三个参数的含义和作用才能完成控制器PID参数整定,让控制器到达最佳控制效果。

1、比例作用

比例度越大,控制器的放大倍数越小,被控参数的曲线越平稳;比例度越小,控制器的放大倍数越大,被控参数的曲线越波动。


记忆顺口溜

比例州节器,像个放大器;

一个偏差来,放大送出去;

放大是多少,旋钮看仔细;

比例度旋大,放大倍数低。


2、积分作用

当有偏差输入e存在时,积分控制器就要将偏差随时间不断累积起来,也就是积分累积的快慢与偏差e的大小和积分速度成正比。


记忆顺口溜

重定调节器,累积有本领;

只要偏差在,累积不停止;

累积快与慢,旋钮看仔细;

积分时间长,累积速度低。


3、微分作用

克服被控对象的滞后,常用于温度控制系统,设置微分时间为零会取消微分的功能。


记忆顺口溜

说起微分器,一点不神秘;

阶跃输入来,输出跳上去;

下降快与慢,旋钮看仔细;

微分时间长,下降就慢些。


注:文章来源于电工电气学习及网络,如有侵权,请联系我们删除,谢谢。
