知识链接丨电控常用的DW 型和 DZ 型自动空气断路器的主要区别

发布时间：2023-12-08 09:02:06 作者：普能办公室

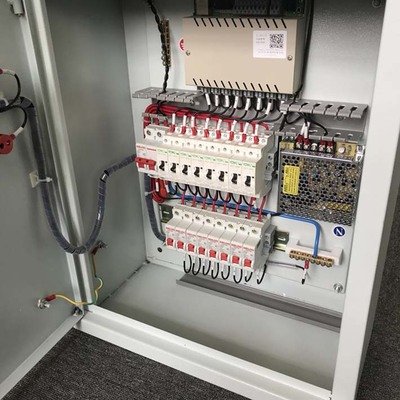

低压断路器又称自动空气开关，是一种不仅可以接通和分断正常负荷电流，还可在电路发生过载、短路及失压时实现保护功能的开关电器。在电控设备生产制造的过程中，可以按结构形式分为框架式 DW 系列 (又称万能式)和塑壳式 DZ 系列 (又称装置式) 两大类。DW 型和DZ 型自动空气断路器，两者主要区别如下：

(1)在结构形式上，DW 型为低压框架式断路器，所有零部件都装在一个绝缘金属框架内，常为开启式，主要附件能看见；DZ 型为塑壳式自动空气断路器所有零件都封于塑料外壳中，为封闭式结构，结构紧凑，有较好的安全性。

(2) 在开关容量上，DW 型断路器额定电流为 200 ~ 6300A，容量较大，最大额定极限短路分断能力为 135kA; 而 DZ 型断路器目前最大额定电流是 800A最大额定极限短路分断能力为 100kA。

(3) 在操动机构上，DW 型断路器容量在 600A 及以下的，除手动操作外，还配置有电磁铁合闸操作机构；1000A 及以上的，配有储能式和非储能式的电机合闸操作机构。利用手动操作合闸时，断路器触头的闭合速度与操作过程的速度有关。DZ 型断路器多为手动操作，大容量也可配有电动操作机构。

(4) 在保护功能上，DW 型具有长延时、短延时和瞬时三段保护及接地保护每种保护整定值均根据其壳架等级在一定范围内可选择或调整。智能型断路器配有专用智能控制模块，调节和试验更方便，能充分保证动作的灵敏性和选择性并可实现智能化网络监控，方便用户进行集成管理。

DZ 型也具有三段保护特性，但由于空间和价格因素，多采用热磁式或电磁式脱扣器，灵敏性和选择性较差。保护整定值出厂时已整定好，多数产品用户不能自选调节。DZ 型动作掉闸时间可在 0.02s 左右，比 DW 型要快。

(5) 在安装形式上，DZ 型为固定式，而 DW 型可分为固定式和抽展式两种。

(6) 在重量上 DW 型断路器与 DZ 型相比，前者比后者重 2 倍以上。

(7)在附件配置上，DW 型配有过流脱扣器、失压脱扣器和励磁脱扣器、辅助触点等附件，且随时可以装配;而 DZ 型大多数无附件，部分产品也安装有欠压脱扣器、分励脱扣器、端子等，但必须在订货时提出，一般用户不便自选增装.

(8)在使用场合上，DW 型多用于低压配电系统的主开关，以及重要的、负载较大的主干线的保护，也可用于大容量不频繁操作的电动机。DZ 型主要用于末端线路和一些分干线，主要作为电动机、小容量线路。
