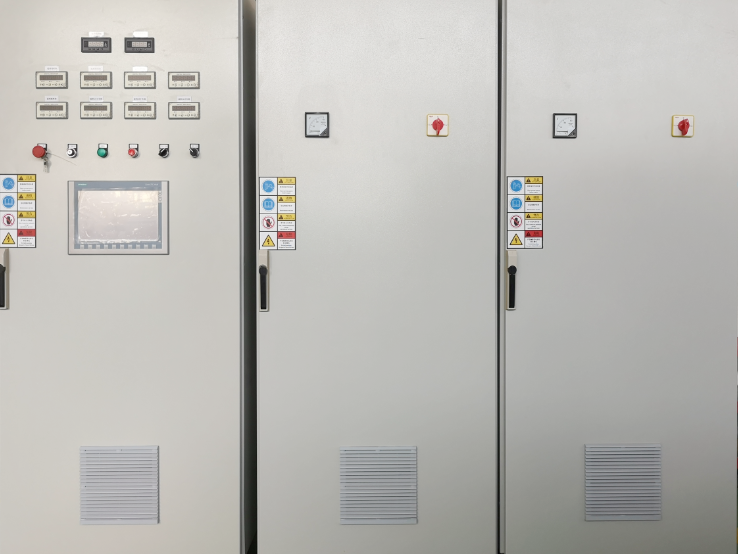

第一，低压配电柜定义

低压开关柜是成套配电设备中的一种。它具有体积小、重量轻、结构紧凑、安装使用方便等特点，广泛应用于发电厂、变电所、工矿企业动力部门等电力用户作为接受和分配电能之用。

一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。

第二，低压配电柜结构

1. 柜体：开关柜的外壳骨架及内部的安装、支撑件。

2. 母线：一种可与几条电路分别连接的低阻抗导体。

主母线(水平母线）：连接一条或几条配电母线和或进线和出线单元的母线。

配电母线（垂直母线）：框架单元内的一条母线，它连接在主母线上，并由它向出线单元供电。

    3. 功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）。

第三，低压配电柜功能分类

1. 固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开。

2. 可移式（固定分隔式）：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置。

3. 抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置。
