知识分享 | 配电箱二次线配线工艺

发布时间：2023-05-24 18:48:12 作者：普能办公室

第一，通常辅助电路中，电压回路导线截面选用1.5mm²电流回路选2.5mm²黑色绝缘导线。

第二，二次线制作前的准备

（1）熟悉图纸，确定导线的型号、规格、长度、颜色。

（2）安装前在电器元件的上方粘帖与图纸相同的代号标识， 标签的安装部位，一般放在元件的左上角或比较容易观察的位置。

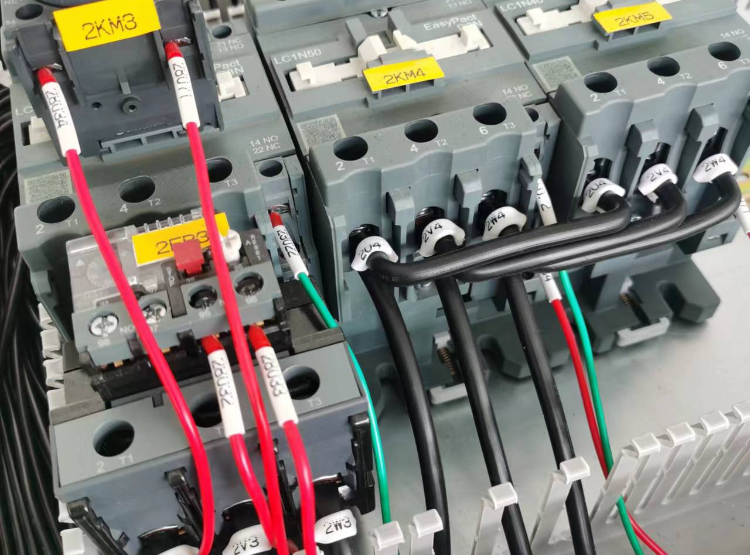

（3）每根导线两端都应有线号，字迹应清晰牢固。线号管径必须与导线配套，号码管长度应一致，长约25mm。

（4）标记在绝缘导线上的线号放置位置，横放时从左到右，竖放从上到下。

第三，二次线制作时

（1）根据配线走向下线长短要适当留有余量，配电柜下线余量不得超过50mm,配电箱下线不得超过30mm。

（2）捆扎的二次线应横平竖直,整齐美观, 水平时每300㎜应有固定点，垂直时每400mm有一个固定点,应用吸盘或线夹加以固定。

（3）二次线过门时应可靠固定,留有充分的旋转余地,保证门开启时导线不受损伤。
